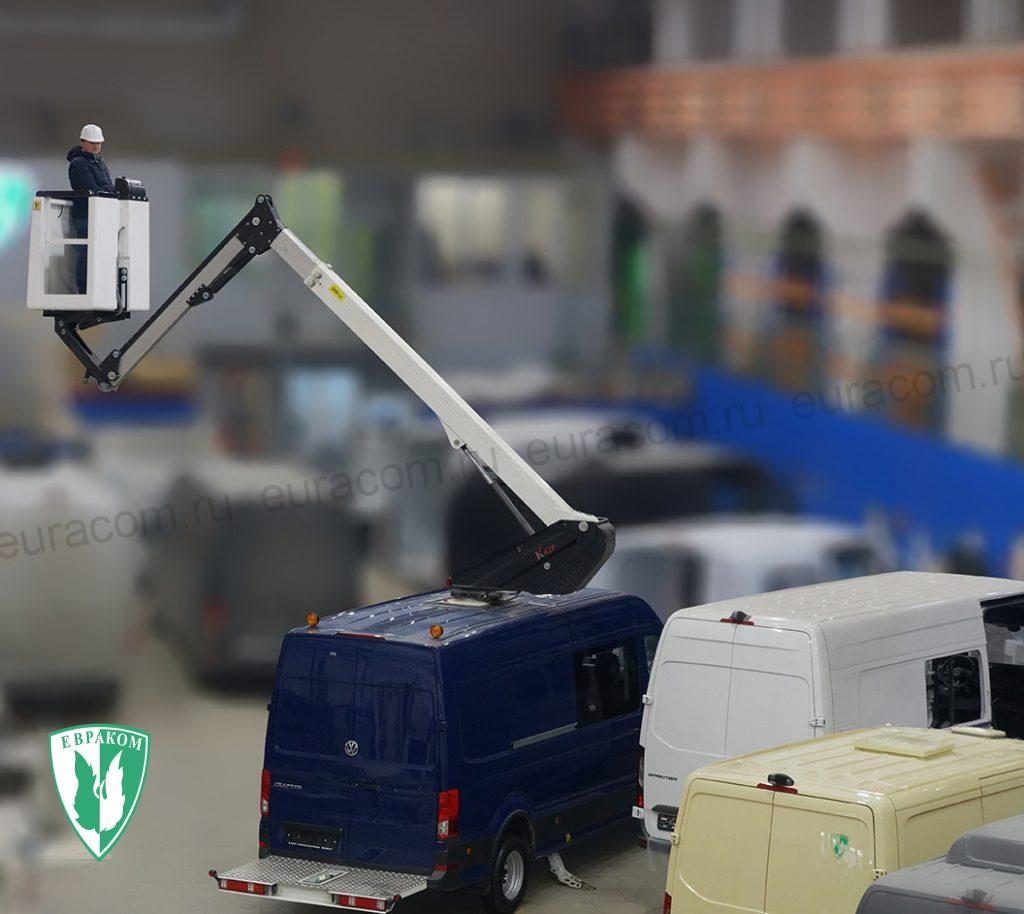

Автовышка, поднимающая монтажников на высоту до 14 метров, и при этом установленная на грузопассажирский фургон “Фольксваген Крафтер 50”. Ещё несколько лет назад такое сложно было себе представить. Но технологии развиваются, а конструкторский и производственный опыт сотрудников Компании “Евраком” копится и множится.
Данный уникальный автомобиль построен на базе «Фольксваген Крафтер» 50 L4H3. На него установлен телескопический автогидроподъемник компании «KLUBB» (Франция).
Начнём с грузопассажирского отсека. Второй ряд из трёх сидений выполнен заедино с пластиковой перегородкой. Этот качественный комплект оборудования уже много лет производит голландская компания Snoeks Automotive. Его отличает комфорт, высокое качество применяемым материалов, по внешнему виду не отличающихся от заводских деталей, износостойкость и эргономика. Именно эти качества требуются от рабочего автомобиля и его элементов.

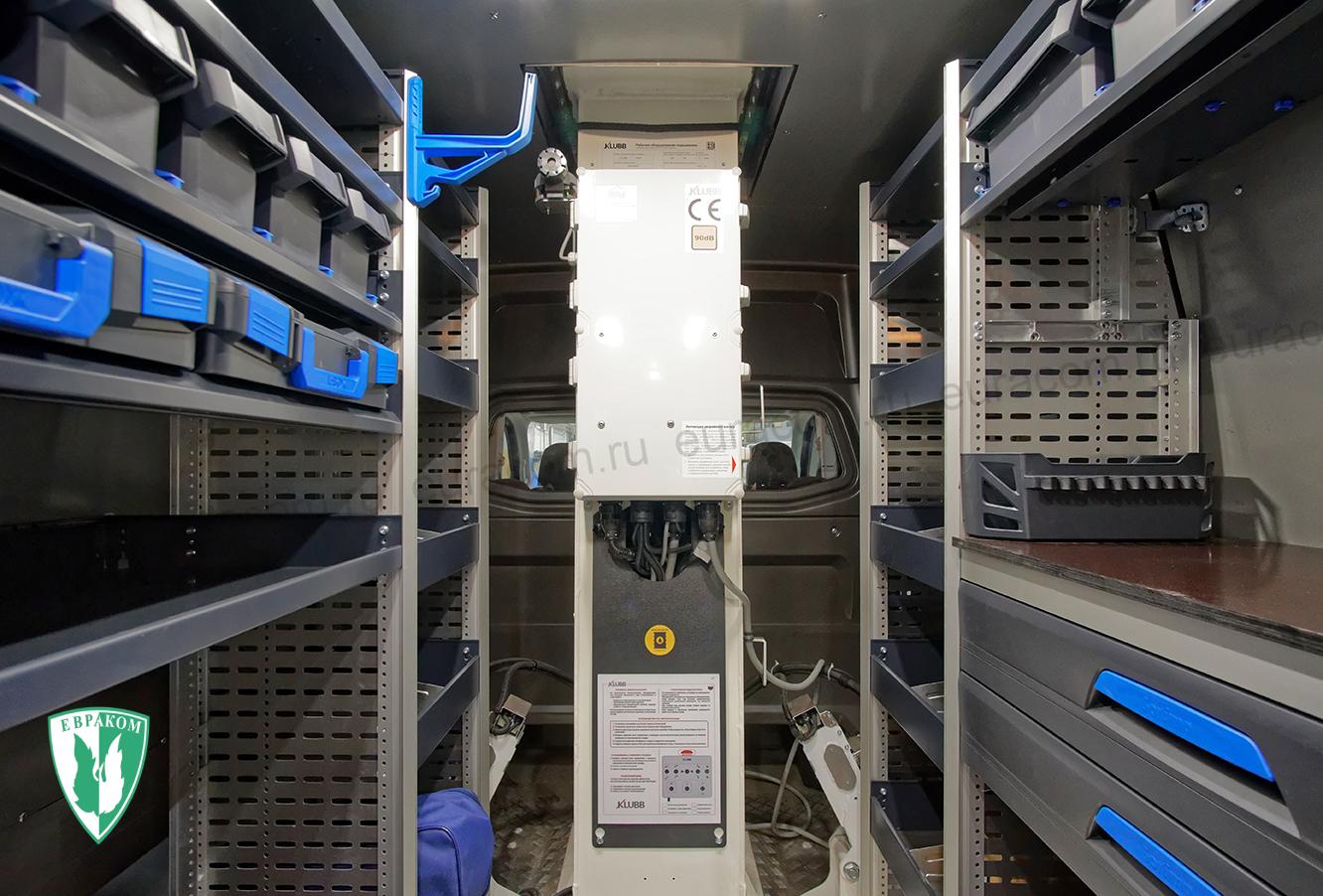

В грузовом отсеке по обоим бортам автомобиля установлены компактные стеллажи и верстак фирмы Sortimo. В них хранятся запасные части и комплектующие для работы монтажной бригады. Все выдвижные ящики оснащены стопорной системой, предотвращающей случайное открытие во время движения автомобиля.
Автогидроподъёмник «KLUBB» К42Р, рабочей высотой 15 метров на базе автомобиля «Фольксваген Крафтер» 50 L4H3 — универсальное и незаменимое устройство для производства электромонтажных работ, обслуживания систем фото и видео фиксации нарушений ПДД, монтажа линий связи, интернета, систем видеонаблюдения, а также других областей, где требуется подъём монтёров и других рабочих на высоту. Приобретая в парк такой автогидроподъёмник вы получаете 3 различных по функционалу автомобиля на одном шасси.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
АГП |
KLUBB К42Р |
|
Конструкция рабочего оборудования |
Телескопическая стрела с люлькой |
|
Рабочая высота подъема, м |
14,8 |
|
Вылет, м / Грузоподъемность люльки, кг |
7,3/200 |
|
Угол поворота, град. |
360 |
|
Базовое шасси |
Фольксваген Крафтер 50 |
|
Габаритные размеры автомобиля, мм: |
|
|
— длина |
6940 |
|
— ширина по аутригерам/зеркалам |
2431/2537 |
|
— высота |
3308 |
|
База автомобиля, мм |
4325 |
|
Колесная формула автомобиля/привод |
4х2 задний |
|
Снаряженная масса, кг |
4000 |
|
Полная масса автомобиля, кг |
5000 |
|
Габаритные размеры люльки, м — длина — ширина — глубина |
1,25 0,75 1,1 |
|
Материал изготовления люльки |
Стекловолокно |
|
Изоляция люльки, Вольт |
1000 |
|
Тип изоляции люльки |
Полимерный изолятор |
|
Настил платформы |
Рифленый алюминий |
|
Размещение электропроводки и рукавов высокого давления |
Внутри стрелы |
|
Транспортное положение люльки |
За кабиной на заднем свесе |
|
Тип крепления корзины к стреле |
Шарнирно-рычажное |
|
Время подъема корзины на рабочую высоту, с |
92 |
|
Скорость выдвижения секций, м/с |
0,4 |
|
Количество пультов управления подъемником, шт. |
2 |
|
Тип пультов управления: -на колонне АГП -в люльке |
Ручной, электрогидравлический, пропорциональный Ручной, электрогидравлический, пропорциональный |
|
Пульт управления опорами |
электрогидравлический, 2-х секционный (на каждую опору отдельная секция), имеет защитный клапан для контроля максимального давления в гидросистеме. |
|
Количество опор, шт. |
2 |
|
Тип аварийного насоса: — Электрический |
Стандартная комплектация |
|
Крепление опорной платформы под АГП к лонжеронам базового автомобиля. |
Опорная платформа крепится к лонжеронам базового автомобиля профилированными стремянками, что позволяет раме автомобиля воспринимать кручение при движении по дорогам общего назначения и по пересеченной местности. Болты и момент затяжки выбираются согласно инструкциям производителя шасси. |
|
Оборудование задней парковочной платформы |
Светодиодные влагозащищенные габаритные огни, тормозные огни, и огни заднего хода 2 шт. Подсветка номерного знака. Покрытие платформы рифлёный алюминий. Парковочный стакан. |
|
Срок службы подъемника, лет, не менее |
10 |
|
Температурные диапазоны работы АГП |
От -20 до +50 градусов Цельсия |
Устройства и приборы безопасности
|
Система оповещения предельного крена под нагрузкой |
В наличии |
|
Система ориентации пола люльки в горизонтальном положении |
Следящая гидравлическая система |
|
Система ограничения зоны обслуживания |
Концевые выключатели |
|
Устройство блокировки подъема и поворота стрелы при не выставленном на опорах подъемнике |
Концевые выключатели |
|
Устройство блокировки подъема опор при рабочем положении стрелы |
Концевые выключатели |
|
Система аварийного опускания люльки при отказе привода гидронасоса |
Аварийный электрический насос |
|
Устройство, предохраняющее выносные опоры подъемника от самопроизвольного выдвижения (поворота) в нерабочем положении |
Гидрозамки |
|
Устройство контроля угла наклона |
Инклинометр |
|
Система аварийной остановки двигателя с управлением из рабочей платформы и с нижнего пульта |
Кнопка аварийной остановки на пультах в рабочей платформе и на поворотной раме (подключается опционально) |
|
Сигнальные и другие приборы безопасности |
Световая сигнализация Зуммер |
